電磁離合器的安裝與注意事項

新聞中心

2015-07-20 10:48:07 新聞來源：天機傳動

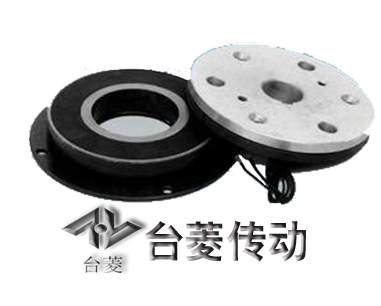

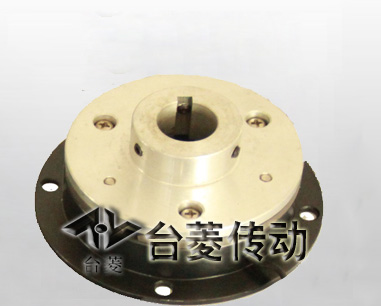

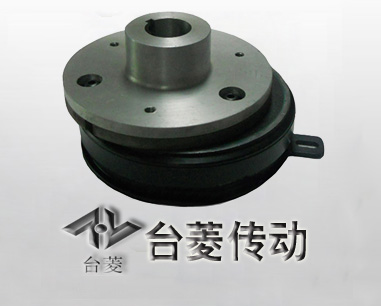

干式單片電磁離合器：線圈通電時產生磁力，在電磁力的作用下，使銜鐵的彈簧片產生變形，動盤與“銜鐵”吸合在一起，離合器

處于接合狀態；線圈斷電時，磁力消失，“銜鐵”在彈簧片彈力的作用下彈回，離合器處于分離狀態。建議：到東莞臺菱機電有限

公司購買！！！

安裝事項：

1、請?jiān)谕耆珱]有水分、油分等的狀態下使用干式電磁離合器，如果摩擦部位沾有水分或油分等物質，會使摩擦扭力大為降低，

離合器的靈敏度也會變差，為了在使用上避免這些情況，請加設罩蓋。

2、在塵埃很多的場所使用時，請使用防護罩。

3、用來安裝離合器的長軸尺寸請使用JIS0401 H6或JS6的規格。用于安裝軸的鍵請使用JIS B1301-1959所規定的其中一種。

4、考慮到熱膨脹等因素，安裝軸的推力請選擇在0.2MM以下。

5、安裝時請?jiān)跈C(jī)械上將吸引間隙調整為規定值的正負20%以內。

6、請使托架保持輕盈，不要使用離合器的軸承承受過重的壓力。

7、關于組裝用的螺釘，請利用彈簧金屬片、接著劑等進行防止松弛的處理。

8、利用機械側的框架維持引線的同時，還要利用端子板等進行確實的連接。

注意事項：

●干式電磁離合器使用時禁止加入油脂，否則將導致扭矩下降。

●電磁離合器安裝前必須清洗干凈，去除防銹脂及雜物。

●電磁離合器可同軸安裝，也可以對軸安裝，軸向必須固定，主動部分與從動部分均不允許有軸向竄動，對軸安裝時，主動部份

與從動部份軸之間同軸度應不大于0.lmm。

●濕式電磁離合器工作時,必須在摩擦片間加潤滑油,潤滑方式采用(1)分澆油潤滑;(2)油浴潤滑，其浸入油中的部分約為離合器體

積的5倍;(3)軸心供油潤滑，在高速和高頻動作時應采用軸心供油方法。

●牙嵌式電磁離合器安裝時,必須保證端面齒之間有一定間隙，使空轉時無磨齒現象,但不得大于δ值。

●電磁離合器及制動器為B級絕緣,正常溫升40℃。極限熱平衡時的工作溫度不允許超過100℃,否則線圈與摩擦部分容易發生破壞。

●電源及控制線路，離合器電源為一般為直流24伏(特殊定貨除外)。它由三相或單相交流電壓經降壓和全波整流得到，無穩壓及

濾波要求，電源功率要大于電磁離合器額定功率1.5倍以上。使用半波整流電源必須加裝續流二極管。
